Торпеда Бреннана

[vashu11]

Купил таки самую дорогую книгу в жизни.

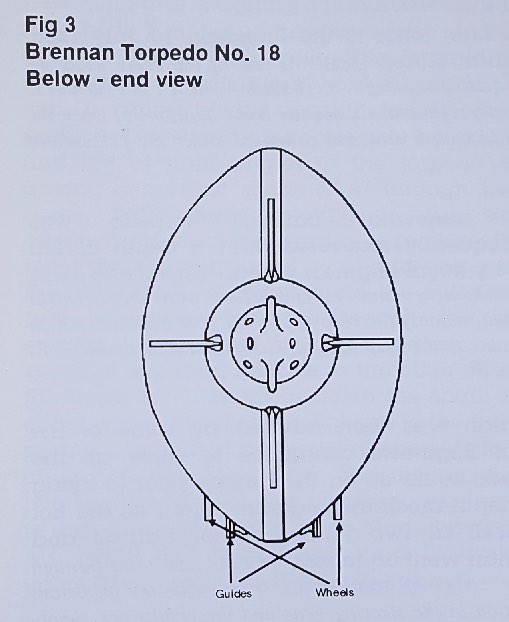

Общая схема торпеды.






Аппарат глубины. Устанавливался перед пуском, устройство держалось в секрете. Скорее всего - плохо передранный аппарат Уайтхеда.



Взрыватель.



Рулевое устройство.



Специальный аппарат сбрасывал кольца по ходу, чтобы провода не расходились. Подробности тут.



Пусковая.





Пусковая последовательность.






Радиус поражения.



Таблица результатов соревнований 1906 года. 50 ярдовая цель буксоровалась на скорости порядка 30 узлов и обозначала скорее миноносец, чем броненосец.
